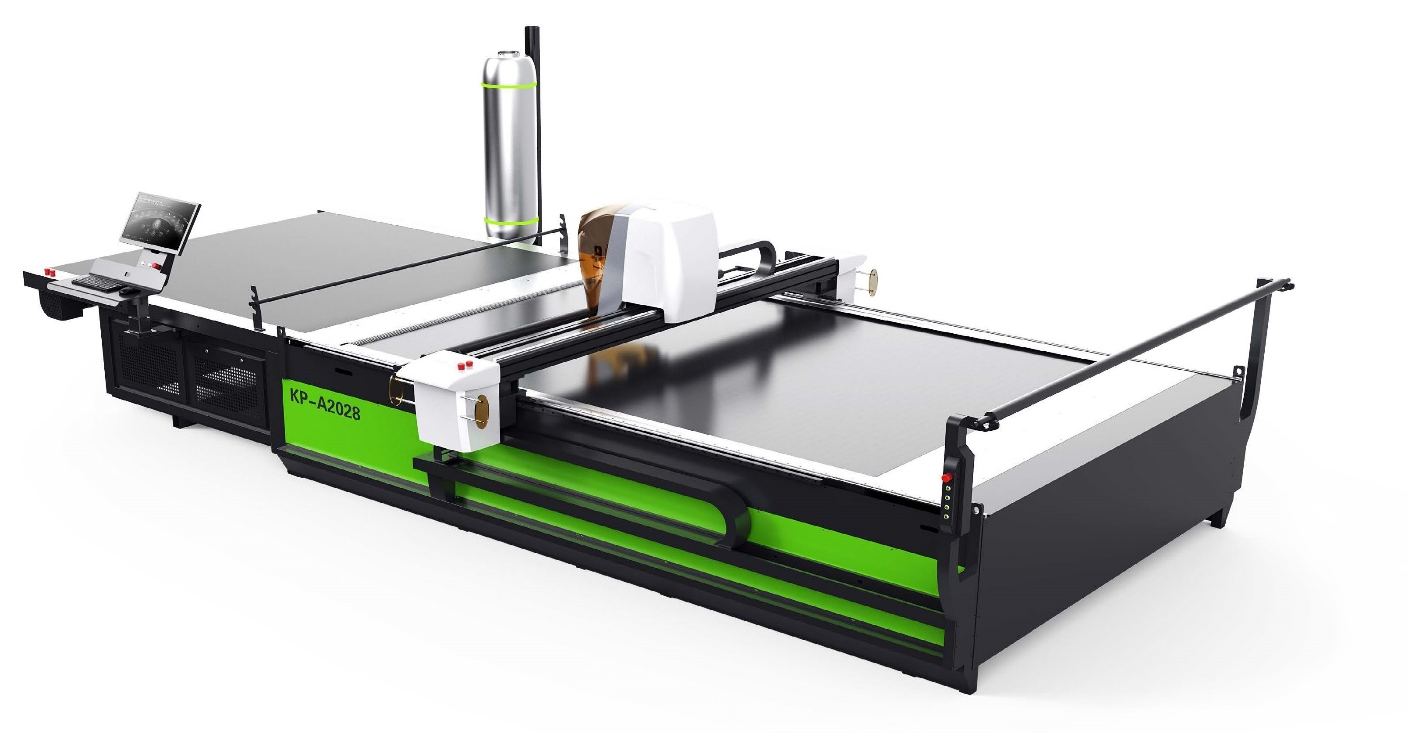

Раскройные комплексы для многослойного кроя настилаYinengTech серии КР-А.

Автоматизированный настилочно-раскройный комплекс YinengTech серии A это отличное решение для автоматизации участка раскроя вашего швейного предприятия.

Настилочно-раскройный комплекс состоит из:

Раскройного станка;
Настилочной машины с комплектом настилочных столов;
Вспомогательного оборудования (машина нанесения этикетов, стерилизатор ткани и др.);

Раскройный станок оснащен интеллектуальной системой управления, превосходящей аналоги, и высокоскоростным электронным осциллирующим инструментом, что позволяет ему кроить с высоким качеством реза, точностью и производительностью любые текстильные и мягкие материалы.

Особенности раскройного станка серии КР-А

Удобство и простота управления и обслуживания.
Нэстинг - система автоматической программной раскладки кроя на рабочей поверхности.
Автоматизированный контроль и коррекция перемещения инструмента обеспечивает оптимальные режимы кроя в соответствии с типом и особенностями обрабатываемых материалов.
Модульная система позволит подобрать комплектацию под разные задачи пользователей.
Автоматическая компенсация заточки ножа в соответствии с его износом обеспечивает стабильную точность реза.
Охлаждение инструмента не позволяет перегреваться и слипаться материалу и увеличивает скорость работы.
Стабильный и мощный вакуумный прижим материала с возможностью его регулировки.
Удобное устройство автоматического нанесения покрывной пленки для повышения эффективности прижима.
Эргономичный стол для сбора готовой продукции.

Основные свойства

Интеллектуальная система, контролирующая и корректирующая перемещения инструмента, для обеспечения оптимального режима резки в соответствии со свойствами и особенностями рабочего контура и материала.
Система заточки лезвия с точильными камнями для обеспечения неизменной точности реза.
Автоматическая воздушная или водяная система охлаждения лезвия, предотвращающая перегрев материала и его слипание (опция).
Регулируемый вакуумный прижим материала.
Система из прижимных валов и укрывной пленки для повышения эффективности вакуумного прижима.
Сверлильные устройства для проколов/отверстий разных диаметров (уточняйте у менеджеров).
Эргономика: простота управления и обслуживания.
Зона выгрузки кроя и удаления отходов с конвейером (опционально без зоны выгрузки).
Инновационное и стабильное программное обеспечение управления комплексом YINENG CUT V4.0.
В состав комплекса могут быть включены: столы для настила, машина для автоматического настила, устройство для загрузки рулонов в машину для настила (опционально).
Система рельс дает возможность перемещения комплекса между столами для настила (опционально).
Лезвия различной геометрии для разных операций (уточняйте у менеджеров).
Система безопасности, предотвращающая несчастные случаи.
Реверс направления инструментальной каретки (лицом от стойки оператора) (опционально).

Модель	Раскройный станок	KP-A2033
	Совместимые настилочные машины	KP-L(S)190	KP-L(S)210
	Столы для настила Ширина х длина х высота, мм (одна секция)	2130 х 1200 х 800	2330 х 1200 х 800
Рабочее поле комплекса (ширина х длина), мм		2000х3200	2000х3200
Настилочные машины, ширина материала, мм		1900	2100
Максимальная скорость резки		60 м/мин (опционально 70 м/мин)
Максимальное ускорение резки		до 2400 мм/с2 (опционально 2600 мм/с2)
Толщина резки (под вакуумом)		Стандартно 70 мм (опционально 110 мм)
Максимальная толщина настила		Зависит от материала
Метод резки		Осциллирующий нож c прижимной лапой в зоне реза (опционально дополнительная прижимная лапа)
Метод изготовления отверстий		Пробойники (доступны диаметры насадок 1-22 мм*) (опционально 1,2,3 шт.)
Рабочая частота колебаний ножа		4500 колебаний в минуту
Пиковая частота колебаний ножа		9000 колебаний в минуту
Точность резки		≤±1 мм
Мощность двигателя вакуумного насоса		18,5 кВт
Вакуумный насос		Производительность 2500 м3/час; Вакуум до -25 кПа.
Регулировка вакуумного прижима		Через ПО комплекса
Максимальная потребляемая мощность (без учёта настилочной линии)		24 кВт
Стандартные интерфейсы		USB, LAN
Программное обеспечение		ПО для резки YINENG на русском языке
Система управления		YINENG CUT V4.0 на русском языке на компьютере (включен в комплектацию) Поддерживаемые форматы: .cif, .dwg, .tac, .plt, .nc, .dxf, .cut, .gbr, .iso, .lec и др.
Система охлаждения лезвия		Автоматическая воздушная или водяная система охлаждения (опционально)
Метод заточки		Система всесторонней заточки ножа точильными камнями
Двигатель и драйвер		Серводвигатели и драйверы YAKO (опционально Panasonic)
Система перемещений		Направляющие HIWIN (ширина 20 мм); Косозубая зубчатая рейка; Роликовая система направляющих конвейерного вакуумного стола.
Система смазки		Автоматическая централизованная система смазки основных узлов комплекса
Требования по сжатому воздуху		0.55 мПа, 160 л/мин, класс чистоты не ниже 6-го по ISO 8573-1/ГОСТ 17433-80 (фильтр-регулятор давления в комплекте с комплексом)
Электропитание		220V/380 В ±10%, 50 Гц Подвод проводки – «скрытое» (верхнее, нижнее).
Шум от работы комплекса		<70Db Вакуумный насос расположен в изолированной камере с звукоизоляцией. Дополнительное гашение шума глушителем с уловителем.
Система безопасности оператора		Контактные датчики столкновения на портале, остановка по перегрузке драйверов, стандартно 4 кнопки аварийной остановки со стороны оператора.
Параметры рабочего помещения		Температура в помещении 0 - 50°С; Относительная влажность менее 90% (без конденсата); Общая вентиляция, ровный пол, заземление.
Габариты станка, мм		6700x3500x2150
Габариты упаковки, мм		6100x2900x1700
Вес (в упаковке), кг		4400
