Артикул: 3215026448
Станки MCMI производятся в КНР по заказу ИП Лобусев К.Ю. (ИНН 770503933159). ИП Лобусев К.Ю. - официальный эксклюзивный дистрибьютор оборудования MCMI на территории России
Black Line модель SBK-10 это 5-координатный станок с низким центром тяжести, с повышенным уровнем жесткости и точности. SBK-10 имеет относительно малые габариты (длина 1000 мм, ширина 1200 мм, высота 2000 мм) и вес (900 кг). Станки MCMI® серии Black Line предлагают решение для 5-осевой одновременной обработки, для скоростного фрезерования, прецизионной обработки при высоком крутящем моменте для широкого спектра промышленных, медицинских, ювелирных, декоративных деталей, требующих обработки по трем - пяти осям.
11 216 490 руб.
Стоимость доставки товара 5-ти осевой фрезерный обрабатывающий центр с ЧПУ MCMI серия Black Line Модель SBK-10:
Станки MCMI производятся в КНР по заказу ИП Лобусев К.Ю. (ИНН 770503933159). ИП Лобусев К.Ю. - официальный эксклюзивный дистрибьютор оборудования MCMI на территории России
Области применения:
Высокий уровень жесткости
Стабильная точность
Динамические характеристики

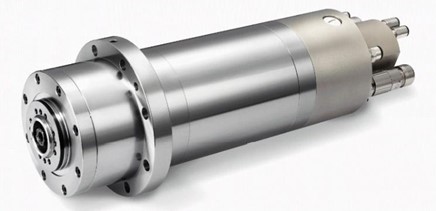

Частота, об./мин | Мощность, кВт | Конус | |
Шпиндель №1 (стандартный) | 40000 | 4.5 | HSK E25 |
Шпиндель №2 (опция) | 60000 | По запросу | HSK E11 |
Наклонно поворотные столы B и C оснащены угловыми энкодерами, что обеспечивает повторяемость позиционирования 5" и точность позиционирования 8".
Модель |
|
SBK-10 |
|
Рабочая зона |
|
|
|
Ось X / Y / Z |
мм |
130/100/130 |
|
Объем рабочей зоны |
дм3 |
1.69 |
|
Стол / Зажимаемая поверхность / Деталь |
|
|
|
Материал стола |
- |
Сталь |
|
Размеры стола |
мм |
Ø100 |
|
Максимальная нагрузка |
кг |
10 |
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø100х100 |
|
Максимальная высота заготовки |
мм |
100 |
|

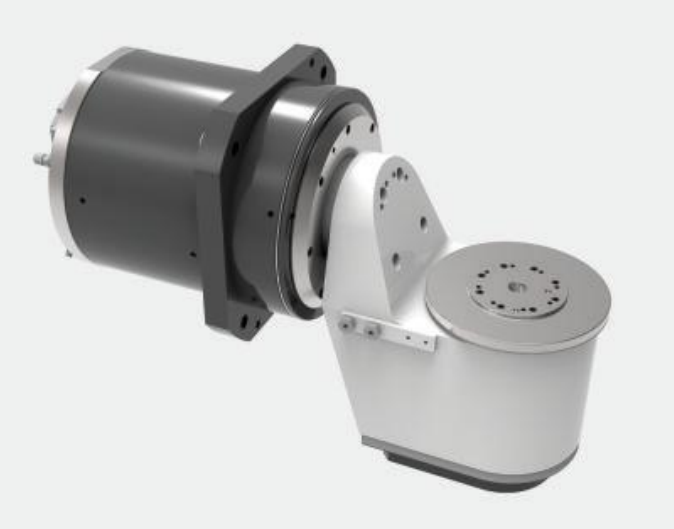

Наклонно-поворотный стол (оси A и C) для фрезерно-токарной обработки с применением технологии Direct Drive |
|||
Диаметр стола |
мм |
Ø100 |
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø100x100 |
|
Привод B/C |
|
Прямой привод с технологией Direct Drive |
|
Максимальный вес заготовки |
кг |
10 |
|
Ход по оси B |
град. |
от +20 до -125° |
|
Ход по оси С |
град. |
360° |
|
Частота вращения по оси B |
об./мин |
50 |
|
Частота вращения по оси C
|
об./мин |
100 |
|
Крутящий момент по оси B |
Нм |
информация по запросу |
|
Крутящий момент по оси C |
Нм |
информация по запросу |
|
Главный привод |
|
|
|
Частота вращения (№2 опция) |
№1 |
об./мин |
40 000 60 000 |
№2 |
|||
Крутящий момент (для шпинделя №2 информация по запросу) |
Нм до 30000 об/мин. |
Номинальный крутящий момент 1,5 Нм, Максимальный кратковременный крутящий момент 2,5 Нм |
|
Нм на макс. об/мин |
Номинальный крутящий момент 1,5 Нм, Максимальный кратковременный крутящий момент 1,1 Нм |
||
Мощность |
№1 |
кВт |
4.5 по запросу |
№2 |
|||

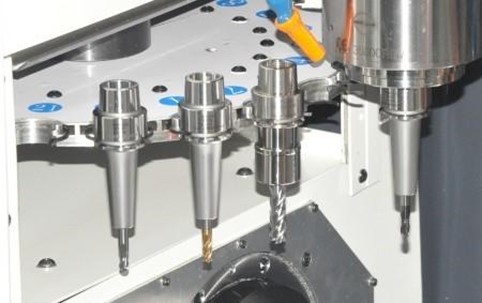

Устройство смены инструмента |
|
|
|
Конус |
- |
HSK E25 (опц. HSK E11
|
|
Тип |
- |
Зонтик |
|
Инструментальный магазин |
к-во мест |
20 |
|
Макс. диаметр фрезы (свободные соседние места) |
мм |
12 |
|
Максимальная длина фрезы |
мм |
60 |
|
Максимальный вес фрезы |
кг |
0.5 |
|
Время замены фрезы |
сек. |
3 |
|
Линейные оси (X / Y / Z) |
|
|
|
Скорость подачи по осям X/Y/Z |
мм/мин |
15 000 |
|
Скорость холостого хода |
мм/мин |
15 000 |
|
Ускорение |
м/с2 |
информация по запросу |
|
Усилие подачи (X / Y / Z) |
кН |
информация по запросу |
|
Рельсовые направляющие (X / Y / Z) мм |
мм |
информация по запросу |
|
Привод с ШВП (X / Y / Z) |
мм |
информация по запросу |
|
Точностные характеристики |
|
|
|
Точность повторения по трем осям X/Y/Z |
мм |
0.005 |
|
Точность позиционирования по трем осям X/Y/Z
|
мм |
0.008 |
|
Точность повторения по трем осям B/C |
сек. |
5’’ |
|
Точность позиционирования по осям B/C |
сек. |
8’’ |
|
Характеристики станка |
|
|
|
Габариты X/Y/Z |
мм |
1230/1910/2275 |
|
Вес станка |
кг |
900 |
|
Системы управления |
|
JK220 |
|
Электропитание |
|
3 фазы, 3800В, 20A |
Система управления |
JK220 |
Шпиндель с прямым приводом |
40000 об./мин – 4.5 кВт (HSK E25)
(опция) 60000 об./мин – (HSK E11) |
Централизованная автоматическая система смазки |
+ |
Насосы для смазочно-охлаждающей жидкости высокого давления |
+ |
Автоматический транспортер для стружки |
+ |
Светодиодное освещение рабочей зоны |
+ |
Прямой привод двигателя (Direct Drive) осей B и C |
+ |
Тормоз двигателей по осям B и C |
+ |
Теплообменник для охлаждения блока электроники |
+ |
Руководство пользователя |
+ |
Инструментальный магазин |
Карусельный на 20 позиций |
Осушитель сжатого воздуха и фильтры грубой и тонкой очистки |
опция |
Устройство для определения влажности сжатого воздуха |
опция |
Функция автоблокировки дверцы |
опция |
