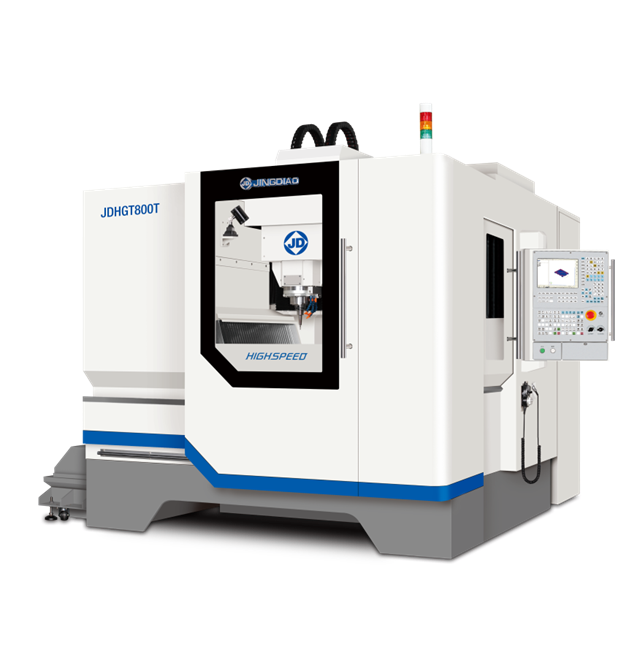

3-х осевой вертикальный фрезерный обрабатывающий центр с ЧПУ Jingdiao JDHGT800T

Cрок поставки от 30 до 90 дней

Артикул: 32151

3-координатный высокоскоростной многоцелевой станок, подходит для прецизионного фрезерования деталей пресс-форм, сверления отверстий малого диаметра в металле и специальных материалах, а также прецизионного шлифования отверстий. Благодаря конфигурации оборудования и технической поддержке может стабильно обеспечивать точность обработки 5-20 мкм.

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Запросить КП

Стоимость доставки товара 3-х осевой вертикальный фрезерный обрабатывающий центр с ЧПУ Jingdiao JDHGT800T:

Узнайте стоимость доставки в ваш город

Описание
Технические характеристики
Видео YouTube
Видео VK
Отзывы и вопросы

Основные особенности

Выбор подходящей конфигурации для удовлетворения большего количества производственных нужд В соответствии с требованиями обработки различных продуктов можно выбрать высокоскоростные прецизионные шпиндели JINGDIAO с различными рабочими характеристиками; Оснащается различными моделями высокоточного поворотного стола JINGDIAO для расширения мультикоординатного режима обработки 3 + 1 или 3 + 2; Для соответствия требованиям к охлаждению при микрофрезеровании оснащается MQL.

Внедрение особой технологии JINGDIAO для обеспечения стабильной высококачественной обработки Укомплектован пристаночной системой контроля JINGDIAO для определения состояния станка, резцов и заготовок при прецизионной обработке. Детальное проектирование при обработке пресс-форм малых и средних размеров Максимальная рабочая нагрузка составляет 1000 кг, а максимальный размер обрабатываемой детали — 800×800×400 мм; Широкое пространство для загрузки и разгрузки со стороны передней двери обеспечивает удобство для подъема, загрузки и разгрузки крупных заготовок; Шнековый конвейер для удаления стружки, расположенный слева, справа и с лицевой стороны станка, способствует быстрой утилизации большого количества отходов резки.

Образец заготовки

	Испытательный образец прецизионной подгонки поверхности Материал: Сталь H13 (твердость C по методу Роквелла 48-52) Размер: 400x400x150 мм Основные особенности: + + Стабильная непрерывная обработка в течение более чем 26 часов с помощью фрезы с шариковым наконечником + + Легкая обработка 27 групп поверхностей в 4 направлениях + + Зазор для установки менее 10 мкм
Испытательный образец формы для литья в виде гепарда Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 220x160x45 мм Основные особенности: + + Отсутствует шов между вертикальной стенкой внутренней полости и поверхностью дна + + Общее отклонение профиля поверхности составляет +-10 мкм + + Шероховатость полости Ra≤0,08 мкм
	Испытательный образец автомобильной светопроводной полосы Материал: Сталь S136 (твердость C по методу Роквелла 48) Размер: 93x42x80 мм Основные особенности: + + Используйте инструмент R0,075 для чистовой обработки в течение более чем 20 часов непрерывно, и износ инструмента менее 5 мкм + + Хорошее соответствие рисунку инструмента, шероховатость поверхности Sa≤0,3 нм, четкие края и углы
Испытательный образец формы нижней половины штампа для чеканки Материал: SKD11(твердость C по методу Роквелла 62) Размер: 270x270x59 мм Основные особенности: + + Погрешность размеров менее 0,01 мм + + Используйте инструмент R 3 мм для отделки более 16 часов непрерывно
	Испытательный образец пресс-формы воздушного винта Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 220x150x58 мм Основные особенности: + + Отсутствует шов между вертикальной стенкой внутренней полости и поверхностью дна + + Общая погрешность контура составляет менее 0,01 мм + + Шероховатость поверхности Ra≤0,15 мкм

Тип шпинделя	Высокоскоростной прецизионный шпиндель JD150S-20SHA50/C	Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA
Технические характеристики шпинделя	20000об/мин/HSK-A50	24000об/мин/BT30
Инструментальный магазин	Цепной тип (37 резцов)

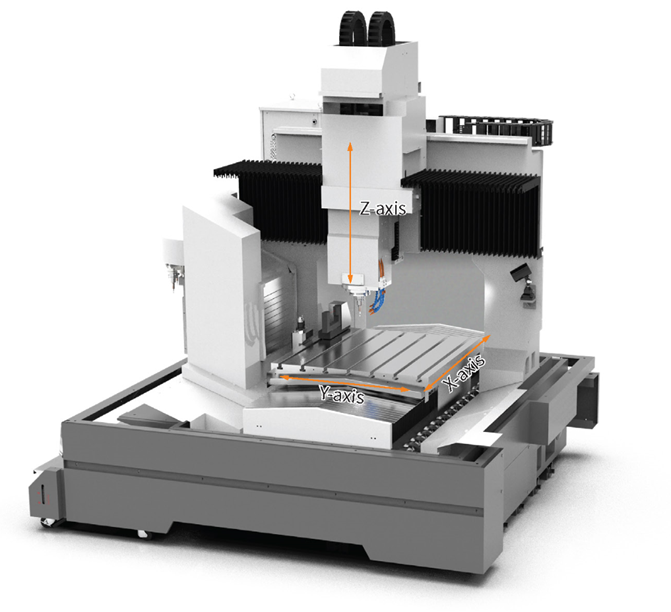

Перемещение по оси X/Y/Z:	800/800/350мм
Размер рабочего стола:	850×850мм
Макс. нагрузка:	1000кг
