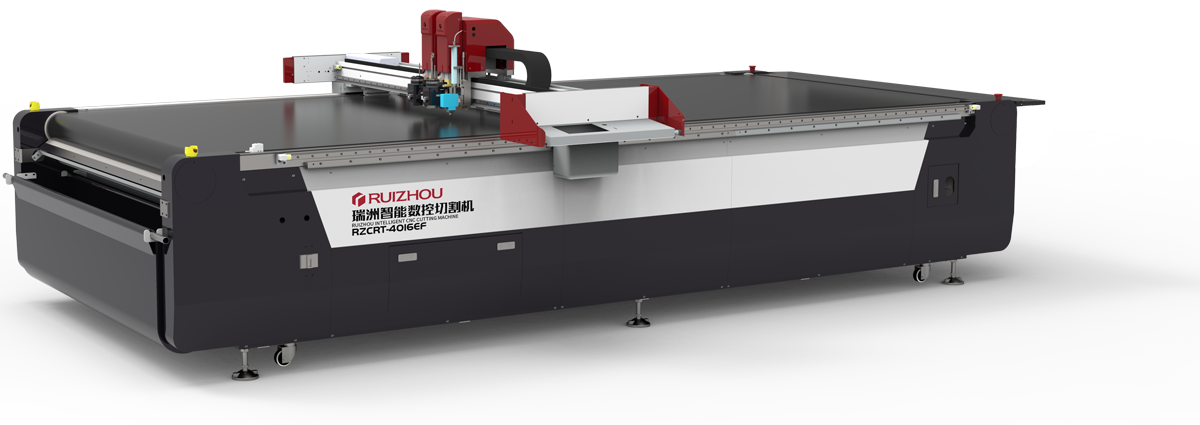

Планшетный режущий плоттер для прокладок КОМПОЗИТ-ПРО-1216C (1600х1200 мм)

Cрок поставки от 30 до 90 дней

Артикул:

Рабочее поле: 1600х1200 мм
Конвейерный стол для автоматической подачи материалов из рулона,
Большой набор режущих голов под различные композитные материалы делает плоттер мощнейшим инструментом для работы в таких областях, как аэрокосмическая промышленность, авиастроение, производство БПЛА (дронов), кораблестроение, авто-тюнинг и пр.
Помимо прочих на плоттер установлена самая мощная осциллирующая режущая голова в мире POT9K-PRO !

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Рассрочка платежа!

Запросить КП

Стоимость доставки товара Планшетный режущий плоттер для прокладок КОМПОЗИТ-ПРО-1216C (1600х1200 мм):

Узнайте стоимость доставки в ваш город

Описание
Технические характеристики

Данная модификация плоттеров предназначена для обработки широкого спектра композитных материалов. Плоттеры данной серии активно применяются аэрокосмической промышленности, авиастроении, кораблестроении, производстве дронов (БПЛА) и пр.

Серия планшетных режущих плоттеров КОМПОЗИТ-ПРО производится мировым лидером данной отрасти компанией Guangdong Ruizhou Technology (КНР) и оснащается самой мощной в мире осциллирующей режущей головой POT9K-PRO

Конструкция и комплектация серии плоттеров «КОМПОЗИТ-ПРО» оптимизирована для обработки композитных материалов, таких как:

Углеткань (углеволокно, карбон, препреги),
Стеклоткань,
Стекломаты,
Текстолит,
Стеклотекстолит,
Арамидное волокно,
Базальтовое волокно,
Арамидные соты (сотовые панели),
Параарамидные соты (сотовые панели),
и др.

Помимо вышеперечисленных композитных материалов плоттеры серии КОМПРЗИТ-ПРО режут:

Техпластина ТМКЩ,
Техпластина МБС,
Силикон,
Резина,
Вспененная резина,
Вакуумная резина,
Все виды паронита (ПМБ, ПОН, ПА, ПК и пр.),
Терморасширенный графит (ТРГ) в т.ч. армированный,
Фторопласт,
Электрокартон,
Прорезиненная ткань,
Тентовая ткань,
Синтетические и натуральные ткани,
Конвейерная армированная лента,
Ремень БКНЛ,
BIMAST BOMB,
AVANTEX,
EPDM,
Войлок/фетр,
Картон и гофрокартон,
Пенополиэтилен,
EVA и другие вспененные материалы,
Любую пленку,
ПВХ и другие пластики,
Оргстекло (акрил),
Фанера,
и др.

Фото нескольких материалов, обрабатываемых на плоттерах серии «КОМПОЗИТ-ПРО»:

Углеткань (углеволокно, карбон, препреги)

Стеклоткань

Стекломаты

Текстолит

Стеклотекстолит

Арамидное волокно

Базальтовое волокно

Арамидные соты (сотовые панели)

Параарамидные соты (сотовые панели)

Техпластина ТМКЩ

Техпластина МБС

Виброгасящие эластомерные пластины

Вакуумная резина

Силиконовая резина

Паронит

Армированные конвейерные ленты и ремни

Резина пористая

Терморасширенный графит (ТРГ)

Резина офсетная

ПВХ

Полипропилен

Электрокартон

Различные прокладочные материалы

Алюминиевая, латунная, стальная фольга

Гофрокартон

Войлок (фетр)

Пленка

EVA

Пенополиэтилен

Оргстекло

Фанера

Особенности серии плоттеров «КОМПОЗИТ-ПРО»:

Система размотки с рулона и укладки на стол:

Подложка на вакуумный стол в виде конвейерной ленты – 1 шт.;
Передний и задний цилиндры для продвижения подложки и размотки материалов с рулона – 1 шт.;
Пневматические зажимы с обоих сторон портала для фиксации подложки при перемещении – 1 шт.;
Пневматическая рейка на задней части портала для прижима материала к подложке при его размотке – 1 шт.;
Подставка под рулон – 1 шт.

В модификации КОМПОЗИТ-ПРО ПЛЮС плоттер оснащен помимо конвейерного стола столом расширителем, который позволяет оператору собирать вырезанные детали, не прекращая резку материала.

В модификации КОМПОЗИТ-ПРО ПЛЮС 2H плоттер оснащен помимо конвейерного стола и стола расширителя, вторым порталом что в двое увеличивает его производительность.

Вакуумный стол с увеличенной степенью прижима обрабатываемого материала с мощным вакуумным насосом в комплекте.

Прижимная пластина для дополнительной фиксации сложных материалов в области обработки.

Специальные прижимные валы с укрывной пленкой позволяют резать воздухопроводящие материалы, например, ткань.

Моторизованная дисковая режущая голова для резки ткани. Частота 8000-12000 об./мин. Диаметр лезвий 28 мм.

Дисковый немоторизованный нож для резки ткани (Pizza-нож)

Электрическая режущая голова EOT: амплитуда 1 мм, частота 18000Гц, лезвия плоские толщ. 0.63 и 1.00 мм.

Самая мощная в мире осциллирующая режущая голова пневматического типа POT9K-PRO, работающая с цилиндрическими лезвиями D=6 мм (вертикальное усилие до 42 кг, амплитуда 8 мм, частота 9000 колеб./мин);

Моторизованный инструмент V-Cut для резки материалов под регулируемым углом (0°, 15°, 30°, 45°). Обычно это делается для формирования места сгиба материала. Основные материалы для обработки: арамидные соты, сотовый картон и др.

Тангенциальный неосциллирующий нож применяется для резки простых материалов, позволяет экономить ресурс вашего осциллирующего ножа. Совместим c жесткими и прочными лезвиями толщиной 1.5 мм.

Фрезерный шпиндель 2 кВт, до 60000 об./мин. Ставиться отдельным 3-м модулем. Позволяет работать твердыми материалами, такими как текстолит, фанера, пластики, оргстекло и пр.

Биговщик с 4-мя сменными колесами предназначен для работы с гофрокартоном, формирует линии сгиба. С помощью биговщика и инструмента EOT вы быстро и легко можете изготовить партию коробок для упаковки любых ваших изделий, сэкономив время и средства на их заказ у сторонних организаций.

Портал плоттера удлинен, таким образом все 3 инструмента одновременно установленные на нем способны работать по всему рабочему полю станка.

Мы предлагаем 3 варианта комплектации Планшетного режущего плоттера для прокладок КОМПОЗИТ-ПРО-1216C. Область резки 1600х1200 мм:

КОМПОЗИТ-ПРО-1216C	КОМПОЗИТ-ПРО-1216C Плюс	КОМПОЗИТ-ПРО-1216C Плюс 2K
Стандартная комплектация: Система размотки с рулона и укладки на стол (1 комплект): Подложка на вакуумный стол в виде конвейерной ленты – 1 шт.; Передний и задний цилиндры для продвижения подложки и размотки материалов с рулона – 1 шт.; Пневматические зажимы с обоих сторон портала для фиксации подложки при перемещении – 1 шт.; Пневматическая рейка на задней части портала для прижима материала к подложке при его размотке – 1 шт.; Подставка под рулон – 1 шт. Удлиненный портал для установки 3-х инструментальных модулей (1 из которых шпиндель) без потери ширины рабочего поля – 1 шт. Тяжелая высокостабильная станина, выполненная из сварных конструкций — 1 шт. Прецизионная косозубая рейка по осям X и Y Рельсовые направляющие HIWIN и PMI Прецизионная шарико-винтовая пара по оси Z Сервоприводы Panasonic по осям X,Y,Z Система автоматической аварийной остановки с механическими и оптическими датчиками Вакуумный стол, разделённый на независимо управляемые зоны — 1 шт. Насос для вакуумного стола — 1 шт. Подложка на вакуумный стол — 1 шт. Модуль 1 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт. Моторизованная дисковая режущая голова для резки ткани. Частота 8000-12000 об./мин. Дисковое лезвие D=28 мм – 5 шт. Электрическая режущая голова EOT: амплитуда 1 мм, частота 18000Гц – 1 шт. Лезвия к EOT – 5 шт. Осциллирующая тангенциальная режущая голова пневматического типа POT9K-PRO — 1 шт. Лезвие к POT9K-PRO — 5 шт. Комплект оборудования для подачи сжатого воздуха необходим для работы пневматич. режущей головы POT9K-PRO: Компрессор 2,0kW (72дБ, 250л/мин, бак 50л), осушитель воздуха (class 5, 230В 50Гц, IP42, 600л/мин), воздушный фильтр (class 2, 550л/мин) и масло-влагоуловитель в комплекте – 1 комплект. Моторизованный инструмент V-Cut для резки материалов под регулируемым углом (0°, 15°, 30°, 45°) – 1 шт. Лезвие для моторизованного V-Cut – 5 шт., Модуль 2 — позиция для инструмента с тангенциальным приводом и приводом по Z (сервопривод Panasonic) — 1 шт. Пробойник отверстий Тип E: толщина материала до 5 мм, диапазон диаметров от 0.8 до 10 мм (в комплекте насадки 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 мм по 3 шт.) — 1 шт. Пробойник отверстий Тип D: толщина материала до 20 мм, диапазон диаметров от 7 до 13 мм (в комплекте насадки 7, 8, 9, 10, 11, 12, 13 мм по 3 шт.) — 1 шт. Дисковый немоторизованный нож для резки ткани (Pizza-нож) – 1 шт. Лезвие дисковое – 5 шт. Тангенциальный неосциллирующий нож – 1 шт. Лезвие к тангенциальному ножу – 5 шт. Биговщик с 4-мя сменными колесами – 1 шт. Фрезерный шпиндель 2 кВт, до 60000 об./мин – 1 шт. Перо – держатель пера в комплекте с шариковым стержнем (можно поставить пишущее устройство на свое усмотрение) - 1 шт. Встроенная система ЧПУ: Azure automatic cutting control system — 1 шт. Сенсорная LCD панель управления (диагональ 17”) — 1 шт. ПО для управления станком RZAI CUT на русском языке — 1 шт. Руководство по эксплуатации на русском языке — 1 шт. Кабель передачи данных — 1 шт. Кабель питания — 1 шт. Прижимная пластина для дополнительной фиксации материала – 1 шт. Прижимные валы (1 или 2 шт. обсуждается при заказе) с укрывной пленкой – 1 комплект.

Дополнительная (помимо вышеперечисленной) комплектация в 3-х модификациях:
КОМПОЗИТ-ПРО-1216C	КОМПОЗИТ-ПРО-1216C Плюс	КОМПОЗИТ-ПРО-1216C Плюс 2K
-	Стол расширитель: позволяют оператору собирать порезанные изделия в то время, как плоттер режет следующий лист материала позволяют работать с рулонными материалами	Стол расширитель: позволяют оператору собирать порезанные изделия в то время, как плоттер режет следующий лист материала позволяют работать с рулонными материалами 2 независимые портала позволяют увеличить производительность обработки в 2 раза

Нажмите на фото, чтобы увеличить

Полезные опции:

Моторизованный держатель рулона для более плавной подачи и работы с тяжелыми рулонами (вес, диаметр и ширину рулона согласовывайте с менеджером);
Держатель рулонных материалов - стойка на 8 рулонов;
Проектор для визуализации вырезаемых объектов на рабочем столе (на материале);
Экструдер для нанесения клея или герметика на изделие;
Управляющий ПК;
Стойка для ПК;
Устройство для печати и наклеивания стикеров, установленное на портал плоттера, позволяет маркировать вырезанные изделия бумажными стикерами с информацией.
Управляющий ПК;
Стойка для ПК;

Плоттеры могут быть укомплектованы различными устройствами подачи материала с рулона, сообщите менеджеру параметры ваших материалов, и он подберет вам подходящий вариант:

Полный перечень опций запрашивайте у менеджеров.

Модель	КОМПОЗИТ-ПРО-1216C
Область резки	1600×1200 мм
Скорость резки	1300 мм/сек
Толщина материала	стандартно до 28 мм, опционально до 50 мм (толщина оговаривается при заказе плоттера)
Материалы	Картон, гофрокартон, бумага, ПВХ и другие пластики, кожа, кожзаменитель, вспененные материалы, поролон, ткань, углеткань, стеклоткань, препрег, акрил, древесные композиты, ковровые покрытия, паронит, резина, ТМКЩ, МБС, ТРГ в т.ч. армированный, конвейерные ленты и многое другое
Основной инструмент	Осциллирующий тангенциальный нож электрического типа (18’000 колебаний в минуту)
Тип пера	Обычная шариковая ручка, масляный, маркер и пр.
Фиксация материала	Вакуумный стол (вакуумный насос в комплекте)
Тип привода	Зубчато-реечная передача
Двигатели	Серводвигатели Panasonic
Механическое разрешение	0.025 мм
Программное разрешение	0.025 мм, 0.01 мм, 0.1 мм
Интерфейс	Сетевой порт RJ45
Язык передачи данных	HP-GL, GP-GL
Совместимость	Файлы PLT и DXF (экспорт из любых векторных редакторов и специального ПО: Corel Draw, Adobe Illustrator, AutoCAD, Компас 2D/3D, АСКО-2Д и пр.)
Панель управления	Сенсорный экран
Электропитание	Плоттер: 380В±38V / 50±1Hz Вакуумный насос: 380В±38 / 50±1Hz
