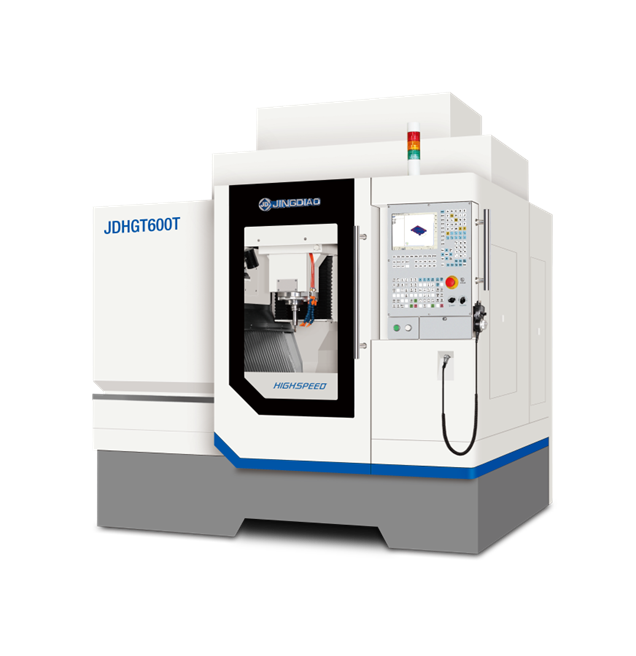

3-х осевой вертикальный обрабатывающий центр с ЧПУ Jingdiao JDHGT600T

Cрок поставки от 30 до 90 дней

Артикул: 321312

3-координатный высокоскоростной многоцелевой станок, подходит для фрезерной обработки электродов в микронном диапазоне, шлифования деталей прецизионного формования и прецизионных отверстий в металле, а также специальных материалах. Он может обеспечивать стабильную точность обработки 2 ~ 5 мкм с подходящей конфигурацией программного и аппаратного обеспечения

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Описание
Технические характеристики
Видео
Отзывы и вопросы

Основные особенности

Стабильное выполнение обработки в в микронном диапазоне

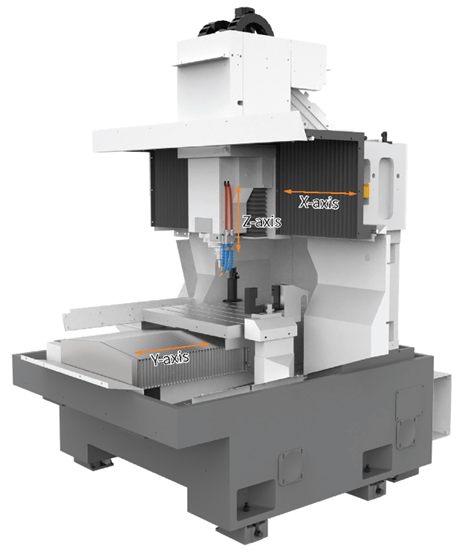

Для обеспечения точности перемещения станка используется полная замкнутая система управления
Можно выбрать высокоскоростной прецизионный шпиндель JINGDIAO с максимальной скоростью 32000 об/мин;
Может настраиваться с помощью пристаночной системы контроля JINGDIAO, поставляемой по специальному заказу для определения состояния станка, резцов и заготовок при прецизионной обработке.
Несколько вариантов конфигурации в соответствии с различными производственными потребностями
Для удовлетворения запросов по различным вариантам технологической обработки может оснащаться разнообразными моделями шпинделей JINGDIAO, а инструментальные магазины являются дополнительными;
Также он может быть оснащен различными моделями прецизионных поворотных столов, поставляемых по специальному заказу для расширения режима мультикоординатной обработки.

Внедрение особенной технологии JINGDIAO для обеспечения качества прецизионной обработки
Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

Образец заготовки

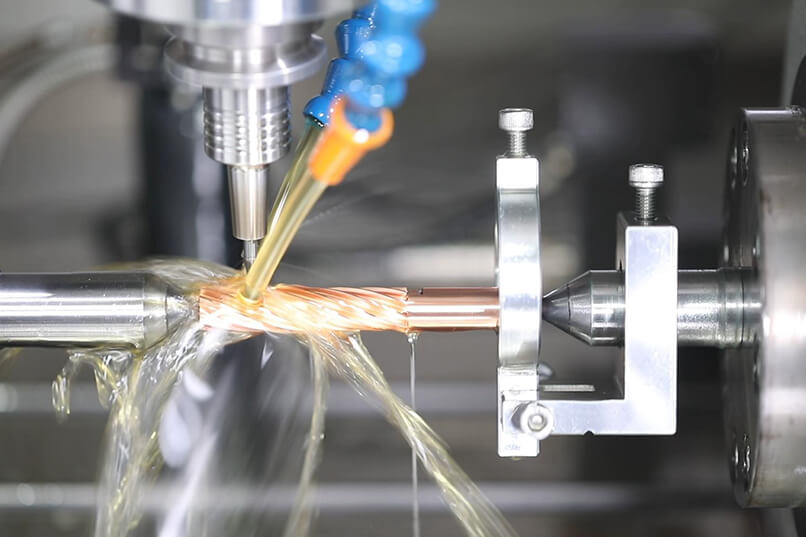

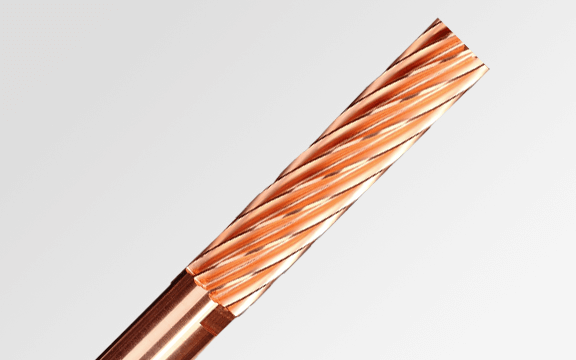

	Испытательный образец спирального электрода Материал: Красная медь Размер: Φ12,6x60,0 мм Основные особенности: + + Высокоскоростной многоцелевой станок JINGDIAO с цементированным твердосплавным инструментом для обработки зубчатого электрода + + Точность передачи может достигать уровня 0 стандарта JIS

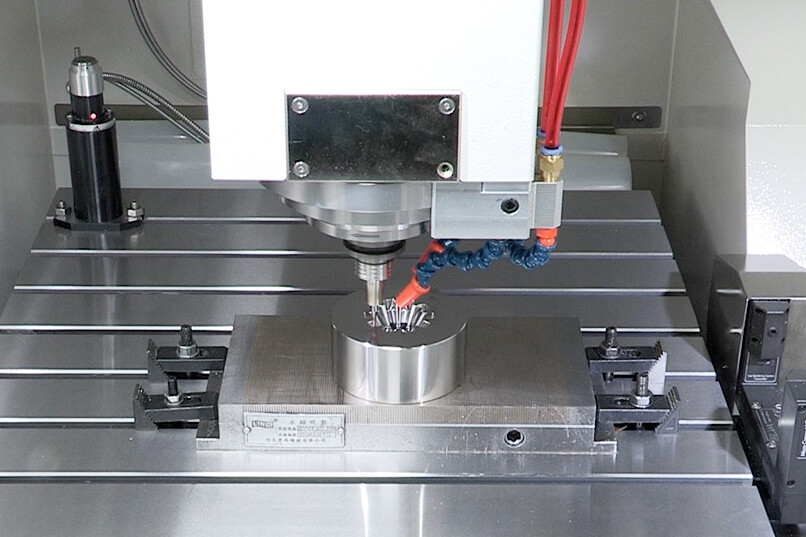

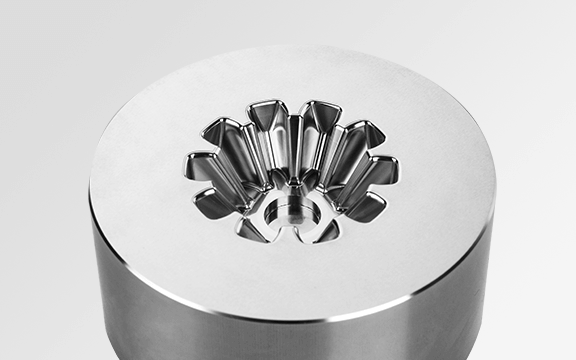

Штамповочная матрица для холодной штамповки полуосевой шестерни Материал: Сталь DC53 (твердость C по методу Роквелла 62) Размер: Φ120x50 мм Основные особенности: + + Шероховатость поверхности RA<0,20 мкм + + Точность пресс-формы для зубчатых колес достигает уровня 1 по немецкому стандарту DIN3965
	Испытательный образец прецизионной подгонки поверхности Материал: Сталь H13 (твердость C по методу Роквелла 50-52) Размер: 300x300x140 мм Основные особенности: + + Использование инструмента с шаровым наконечником для устойчивой и непрерывной обработки в течение более 20 часов + + Легкая обработка 25 групп поверхностей в 4 направлениях + + Монтажный зазор менее 80 мкм

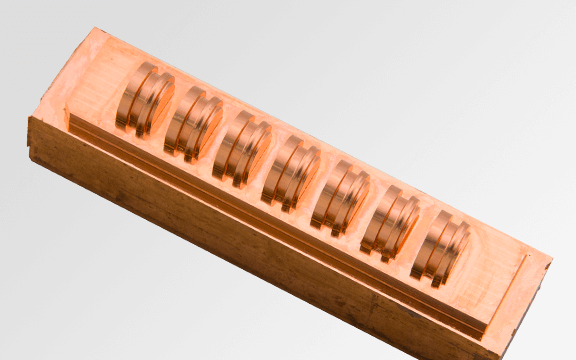

Испытательный образец электрода Материал: Красная медь Размер: 88x23x15 мм Основные особенности: + + Размерная погрешность менее 50 мкм + + Шероховатость поверхности Ra<0,10 мкм, поверхность не имеет царапин

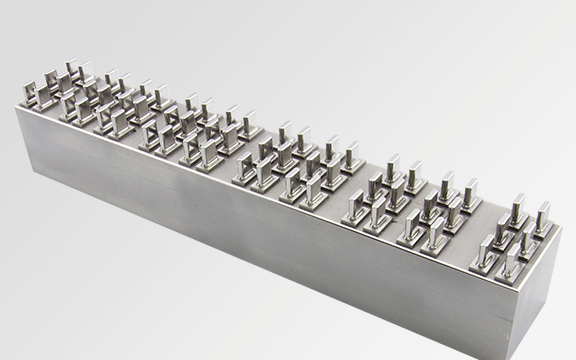

	Испытательный образец многоколонной пресс-формы Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 270x45x52 мм Основные особенности: + + Размерная погрешность менее 50 мкм + + Допуск формы менее 50 мкм + + Эффект поверхности равномерный, без царапин

Тип шпинделя	Высокоскоростной прецизионный шпиндель JD150S-20-HA50	Высокоскоростной прецизионный шпиндель JD105S-28-HE32	Высокоскоростной прецизионный шпиндель JD130E-32-HE32	Высокоскоростной прецизионный шпиндель JD130S-24-BT30
Технические характеристики шпинделя	20000об/мин/HSK-A50	28000об/мин/HSK-E32	32000об/мин/HSK-E32	24000об/мин/BT30
Инструментальный магазин	Зонтичный 1 (18 резцов)	Зонтичный 2 (28 резцов)	Зонтичный 3 (24 резцов)	Зонтичный 4 (20 резцов)

Перемещение по оси X/Y/Z:	600/500/300мм
Размер рабочего стола:	650×650мм
Макс. нагрузка:	300кг
